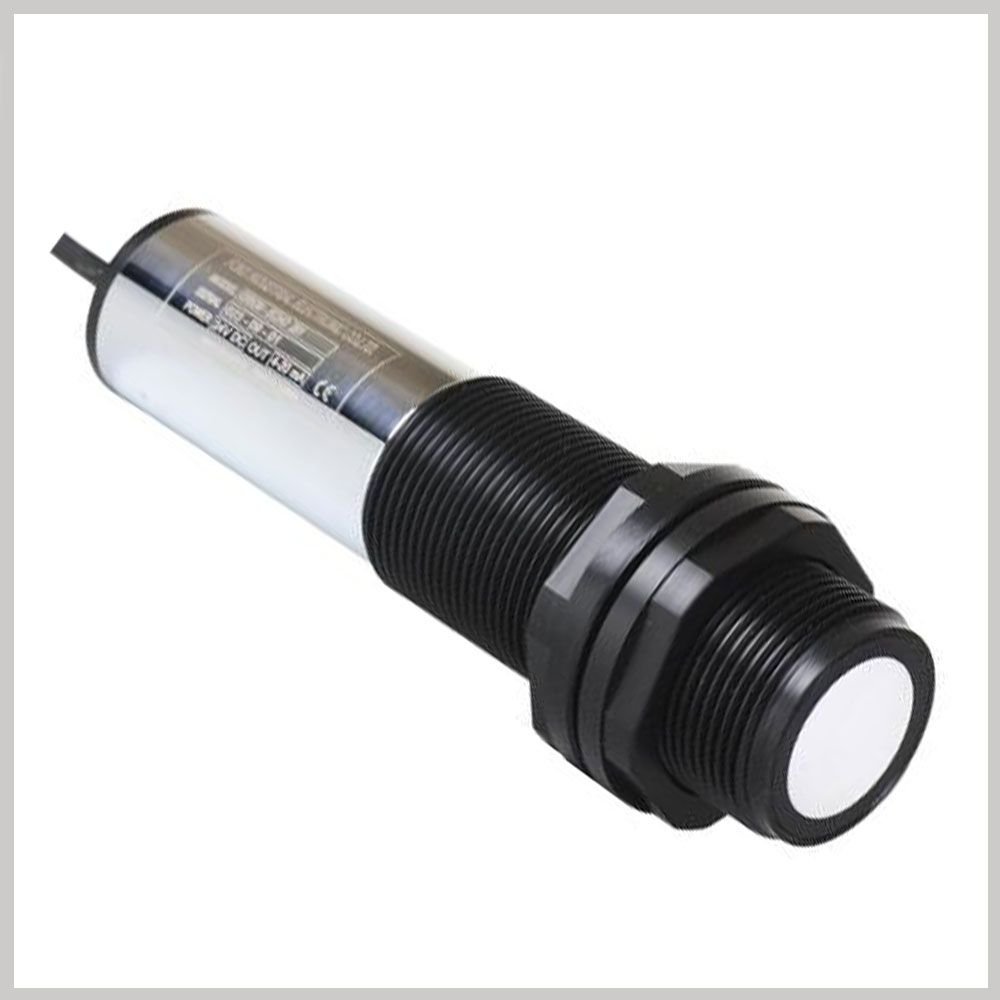

ECH_0201_DC Tipi Ultrasonik Seviye Transmitteri ;Ultrasonik sensor , sinyal çevirici ( transducer ) , IP68 PP kasa transmitter 15-30 VDC beslemelidir ; kısaca bir adet 4-20 mA çıkış , bir adet digital giriş / data ( senc-latch ).
ECH_0201_DC hata kontrolü özellikler ;Sinyal kaybı, enerji kaybı, minimum ve maksimum seviye alarmı tanımlanabilen süre sonunda hata ledini yakar ,filtre özelliği dönen ekoları kontrol ederek işleme alır ve enterferansları eler. Konfigürasyon yazılımı ve ara kablosu ile filtre sayısı , ölçüm mesafesi , seviye ölçümü için referans derinlik , ölçüm sıklığı , 4-20mA skalası konfigüre edilebilir. Karıştırıcı içeren tanklar için Senc_latch girişine sensor önünün kapandığına dair bir sinyal verilir ise en son değeri hafızasına alıp analog çıkışı son değerde sabit tutar sinyal gittikten sonra tekrar çıkışı aktif ederek mikser kolu sıyırıcı içeren uygulamalarda kullanılabilir. Tek bir tanka birden fazla yedekli transducer takılacağı zaman senc-latch girişleri ölçme izni olarak kullanılarak sıra ile ölçüm alınıp karşılaştırılıp ölçüm güvenliği arttırılabilir.
Uygulamalar
-
Açık , kapalı tanklarda temassız sürekli seviye ve / veya hacim ölçümü,
-
Mesafe ve hareket kontrolü ( talaşlı üretim , iş makinaları ) mikser içinde seviye ölçümü,
-
Su Mühendisliği , Su Arıtma ve Proses Teknolojisi, Gıda Endüstrisi, Kimya , Petrol , İlaç Endüstrisi.
Teknik Özellikler
|
Besleme voltajı |
24V DC +- %30 / 2W Max |
|
Analog çıkış |
4-20mA izoleli 2kv 14bit |
|
Serial com / Senc-Latch |
RS232 interface ile + 24VDC dijital giriş direkt |
|
Çalışma sıcaklığı |
-10 °C to +60 °C |
|
Prob koruma sınıfı |
IP68 |
|
Çözünürlük |
14Bit/4-20mA |
|
Doğrusallık |
%0,6 dan iyi |
|
Ölçüm hızı |
Ölçüm mesafesine göre saniyede 50 adet max |
|
Çalışma basıncı |
3 bar maksimum |
|
Ölçüm |
4m ( su yüzeyi için ) |
|
Ses koni açısı |
10 derece maksimum |
|
Sensor frekansı |
75 khz |
|
Kompanzasyon |
Ortam ısı değişiminin ses yayılım hızı üzerindeki etkisi |
CE Uygunluğu
EN 61000
EMC EN 50081-2
EMC EN 50082-2
