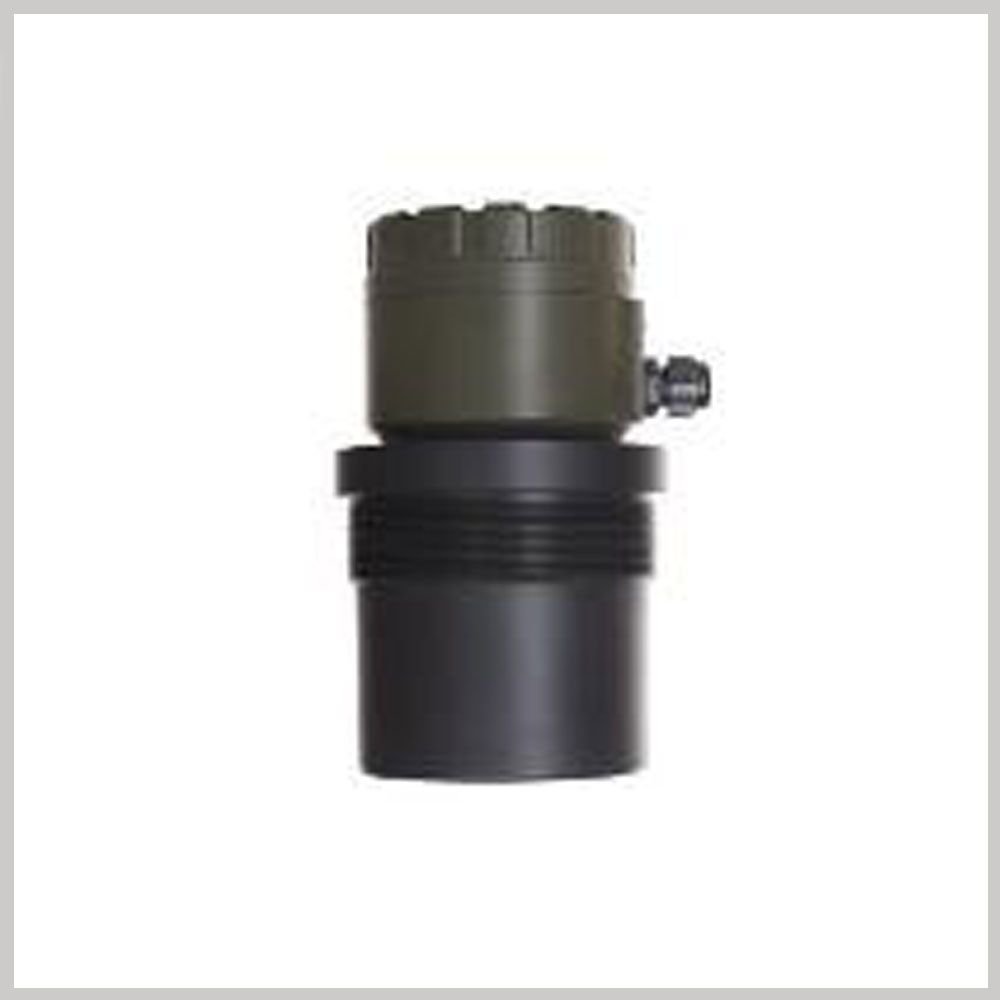

Ultrasonik Seviye Transmitteri
Uygulamalar
-
IP68 kasada Sensor , Transmitter ve LCD ekranı ile kompakt tiptir.
-
Transmitter 4 telli tip 24VDC besleme dir
-
İki konfiğüre edilebilir Role Çıkışı vardır. Akış opsiyonu ile sipariş edilirsi biri Transistör çıkış olur.
-
Hata çıkış fonksiyonu sinyal ve besleme kaybını güvenli çalışma için Role çıkışlarına ataya bilir ( NC ).
-
Yan Ekoları elimine eden Filitre fonksiyonu karalı çalışmayı garanti eder.
-
Similasyon Fonksiyonu ile Kendine bağlı cihazların devreye alınmasını kolaylaştırır.
-
Hacim ölçümü Kare , Küre ve Silindirik ( Yatık ve Dik ) tanklarda yapılabilir.
-
Ölçümler Seviye ve Mesafede (in cm, m, inch or feet), Hacimde (liter, m 3 , imp. gal, U.S. gal). Akış ölçümü ( l/s, m3/h, imp/h, gal/h ) olarak göstere bilir.
-
RS485 Modbus seri portu ile PLC olmayan uygulamalarda GPRS veri toplama uygulamalarında ekonomik bir alternatiftir.
- Bu modelde hart opsiyonu mevcuttur.
-
Mekina uygulamalarda mesafe ve hareket algılamada kullanılabilir.
-
Su arıtma ve dagıtım tesislerinde , Kimya ve Petro kimya Tesislerinde , Gıda tesislerinde kullanılabilir.
-
Teknik Özellikleri
|
Power |
24V DC +- %30 / 5 W max |
|
Kontrol Çıkışı |
Role 250VAC/1A NO 2 Set |
|
Hata Çıkışı |
Kontrol rolesi hata çıkışı olarak konfiğüre edilebilir |
|
Serial port |
RS485 MODBUS RTU 38400 Bps e kadar / Hart opsiyon |
|
Analog Çıkış |
4-20mA optic izoleli (2kv) 14bit |
|
Çalışma Çartları |
Transmitter : -10 °C to +60 °C Sensor : -20 °C to +80 °C |
|
Sensor Penceresi |
CAM LİFLİ EPOKSI |
|
Sensor Dışı |
Delrin® POM-C EN 10204 / PVDF opsiyon |
|
Koruma Sınıfı |
IP68 |
|
Çözünürlük |
1mm max |
|
Linerite |
%0,5 |
|
Maksimum Ölçüm Mesafesi |
24m ( Sıvı yüzeyinden ) |
|
Minimum Ölçüm mesafesi |
0,7m |
|
Sensor Frekansı |
30Khz |
|
Ses Koni Açısı |
-3 dB de 10 degree |
|
Kompanzasyon |
Isı kompanzasyonu |
|
Çalışma Şartları ( Vibrasyon ) |
5-500Hz 3G RMS rastgele vibrasyon IEC-60068-2-64 |
|
CE Deklerasyonu |
EN 61000-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001 |
