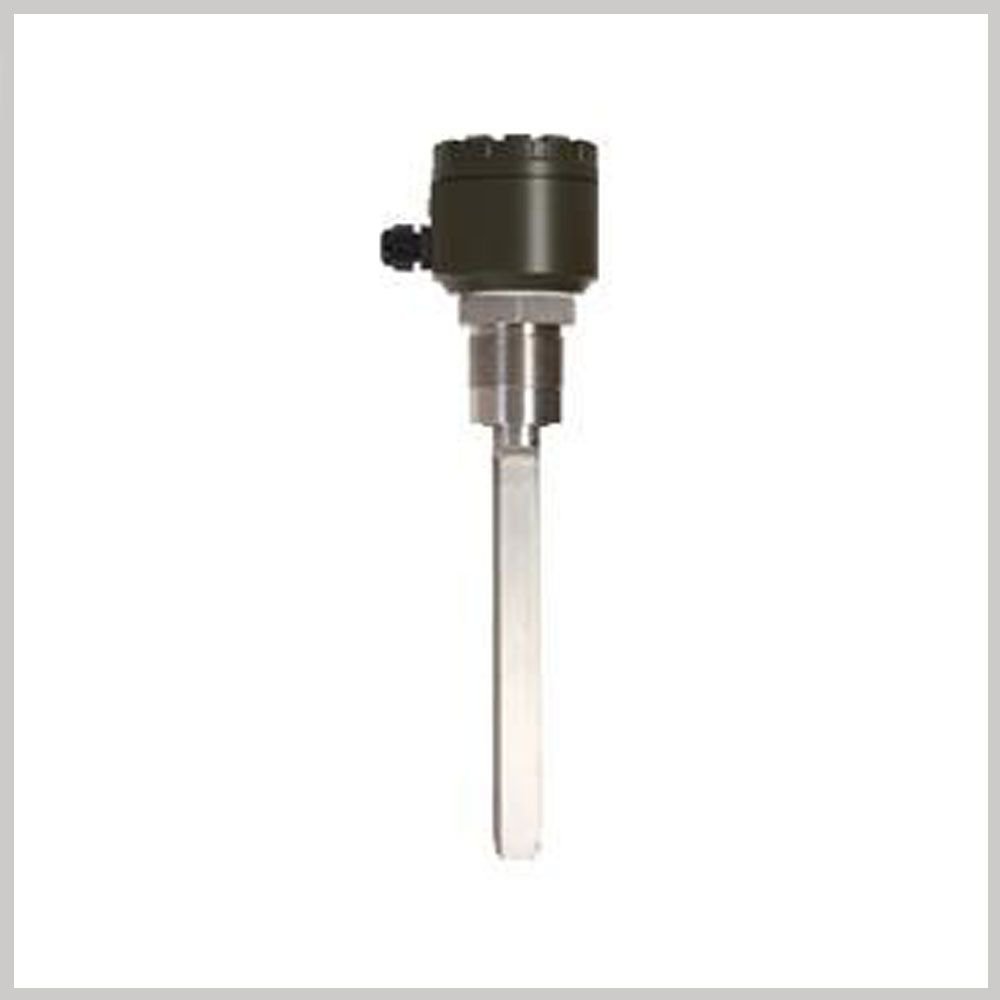

Titreşimli Tip Seviye Şalteri
Uygulama Alanları
Orion
Vibro Seviye şalteri sivici her tip konteyner ve silo içerisindeki her
türlü toz ve iri taneli malzemelerin seviye gösterimi (algılama) için
kullanılabilir. Ayrıca tortu ve tabaka oluşumu nedeni ile yanlış bir
algılama yapmaz.
-
Yapı endüstrisinde; Kirec, perlit, ince kum, dolamit , kalsit , alçı , çimento , vb.
- Gıda endüstrisinde; Süt tozu, un, tuz, şeker vb.
- Plastik endüstrisinde; Plastic tanecikleri vb.
- Kereste endüstrisinde; Talaş , tutkal , reçine
- Kimyasal endüstrisinde; Petrol , yağ , benzin , mazot , benzen , vb.
İşlevi
ORION
VIBRO titreşimli seviye şalteri sivici konteyner veya silonun yan
yüzeyinden vidalanır. Silo içerisindeki malzeme vidalanan seviyeye kadar
dolduğunda seviyeyi algılar ve gösterir. Piezo-elektrik olarak
başlatılan titreşim, probun mekanik rezonans frekansı da yani 85hz sürer
. Tanecikli malzeme prob çevresini kapladığında , titreşim genliği
düşer ve bu fark elektronik olarak algılanarak çıkış sinyali üretilir.
Probun titreşim özelliği probun kendi kendini temizlemesini
sağlamaktadır.
Elektriksel Özellikler
|
Bağlantı terminali |
Mak. 4mm2 (AWG 12) kablo girişi M20 x 1,5 vidalı kablo rekoru |
|
Sinyal gecikmesi |
1 saniye mak. |
|
Çaılşma şekli (FSL,FSH |
Enversör röle ile çıkış |
|
Hassasiyet |
Ayarlanabilir |
|
Titreşim frekans |
85Hz |
|
Besleme gerilimi |
15..35V DC yükteyken max. 3w |
|
Sinyal çıkışı |
1 adet enversor kontak AC max. 250V, 2A, 500VA resistif yük |
|
Uyari tipi |
Yeşil ledli çıkış |
|
Koruma sınıfı |
IP68 |
Mekaniksel Özellikler
|
Kutu |
Aluminyum |
|
Prob |
IP 68 veya EN 60529 |
|
Vida materyali |
Paslanmaz çelik SS304 |
|
Vida ölçüsü |
R 1½. DIN 259 or NPT 1½. ANSI B 1.20.1 |
|
Titreşim materyali |
Paslanmaz çelik SS304 |
|
Materyal dış yüzey |
Elektro statik toz boya RAL6014 |
|
Ağırlık |
1,3 kg |
Çalışma Koşulları
|
Çevre sıcaklığı(dış ortam) |
-20°C.. +60°C |
|
Işlem sıcaklığı(malzeme) |
-20°C.. +100°C / -20°C.. +180°C opsiyon |
|
Min. güç yoğunluğu |
20 g/l …… 150 g/l |
|
Mak. parça ölçüsü |
8mm |
|
Mak. mekanik yük |
200N yandan (prob üzerindeki yük) |
|
Mak. mekanik tork |
200 Nm |
|
Mak. gerilme kuvveti |
1kN |
|
Mak. işlem basıncı |
20 bar |
- EN 61000-6-4:2001 Generic emission standard. Industrial environments.
- EN 61000-6-2:2005 Generic immunity standard. Industrial environment.
- EN 61010-1:2001 Safety requirements for electrical equipment for measurement, control, and laboratory use.
