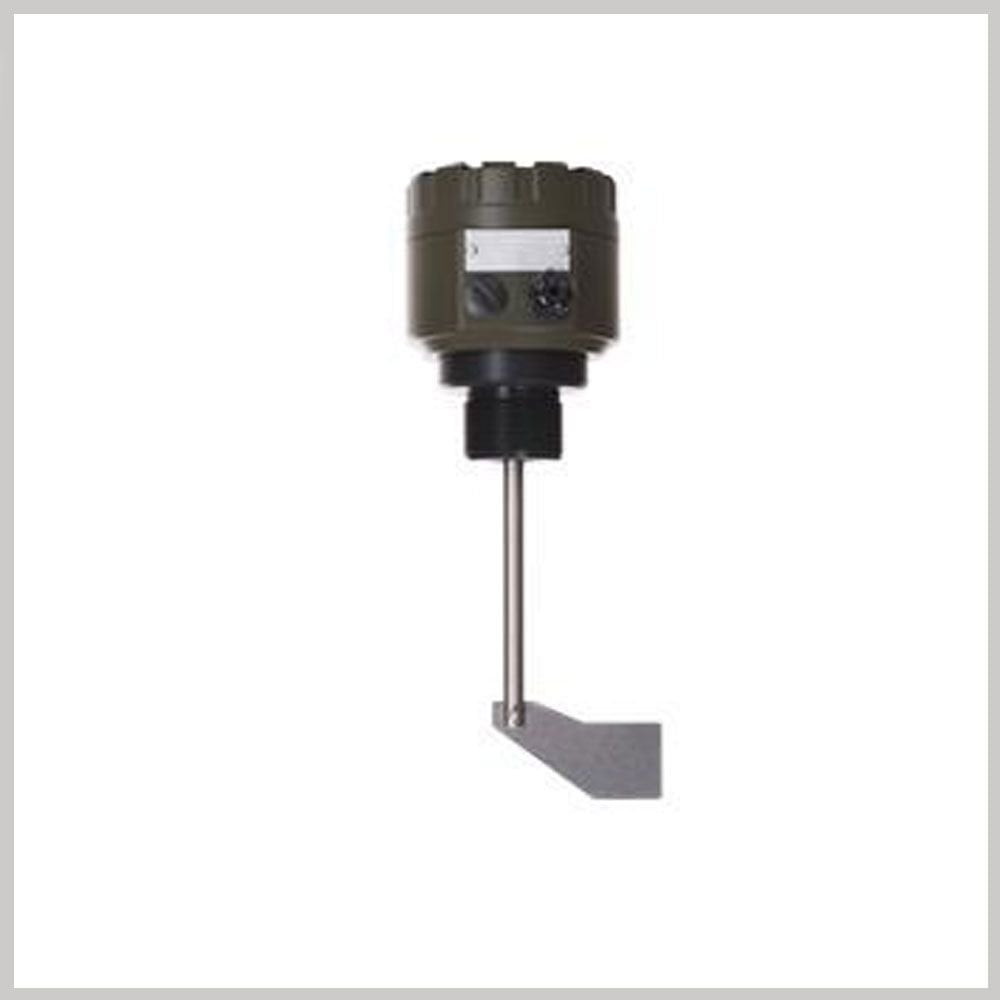

Motorlu Silo Seviye Sensörü
( TERS YÖNDE ZORLANMAZ DÖNDÜRÜLEBİLİR ) Motorlu Tip Seviye Şalteri Sivici - Seviye Sensörü 8 tork kademeli ( Döner Tip )
Orion
Rotate her tip konteyner ve silo içerisinde, her türlü toz ve iri
taneli malzemelerin seviyesi gösterimi (algılaması) için kullanılabilir.
8 farklı tork ayarı mevcut olup üçlü dip-Sw ile tork seviyeleri
ayarlanır.
İŞLEVİ
Motorlu tip seviye şalterinin ( sivic ) uç kısmındaki dönen paletli
yapı, tanecikli malzeme prob çevresini kapladığında, malzeme palet
üzerinde bir karşı kuvvet oluşturur ve böylece paletli yapının dönmesi
engellenmiş olur. Bu durumda dönmediği bir sensör ile algılanarak çıkış
sinyali üretilir. Malzeme yoğunluğuna bağlı olarak istenilen tork ayarı
yapılır.
TEKNİK ÖZELLİKLER / ELEKTRIKSEL ÖZELLİKLER
|
Bağlantı terminali |
Max. 2mm² (AWG 14) PG9 |
|
Sinyal gecikmesi |
1.6 sn max |
|
Hassasiyet |
Ayarlı 8 kademede |
|
Hız |
8 rpm |
|
Besleme gerilimi |
15..35V DC 2.7W / 185...265V AC 3.1W 50..60Hz |
|
sinyal çıkışı |
1 enversör kontak AC max. 250V, 2A, |
|
Sinyal lambası |
LED |
|
Koruma sınıfı |
IP68 |
TEKNİK ÖZELLİKLER / MEKANİKSEL ÖZELLİKLER
|
Kutu |
Aluminyum IP68 |
|
Sensor palet bağlantısı |
IP 67 or EN 60529 |
|
Vida materyali |
Delrin® POM-C EN 10204 |
|
Vida çlçüsü |
R 1½. Whitworth diş DIN 259 |
| Mil ve Bayrak materyali |
Paslanmaz çelik SS304 |
|
Kutu yüzey işleme |
Alodin kaplama üzerine elektro statik boya RAL6014 |
|
Ağırlık |
1,2 kg |
TEKNİK ÖZELLİKLER /ÇALIŞMA ŞARTLARI
|
Ortam ısısı (Kutu) |
-20°C.. +60°C |
|
İşletme ısısı ( Prob ) |
-5°C.. +100°C |
|
Min. densite |
250 g/l |
|
Max. Parça ölçüsü |
12mm Max. |
|
Mekanik yük |
500N yandan mile |
| Max Mil çıkış torku |
550gcm |
|
Max. Çekme kuveti |
2kN |
|
Max. İşletme basıncı |
0.5 bar |
| Max. Çalışma vibrasyonu |
5-500Hz RMS random vibration 3G IEC-60068-2-64 |
CE UYGUNLUĞU
-
EN 61000-6-4:2001 Generic emission standard. Industrial environments.
-
EN 61000-6-2:2005 Generic immunity standard. Industrial environment.
-
EN 61010-1:2001 Safety requirements for electrical equipment for measurement, control, and laboratory use.
