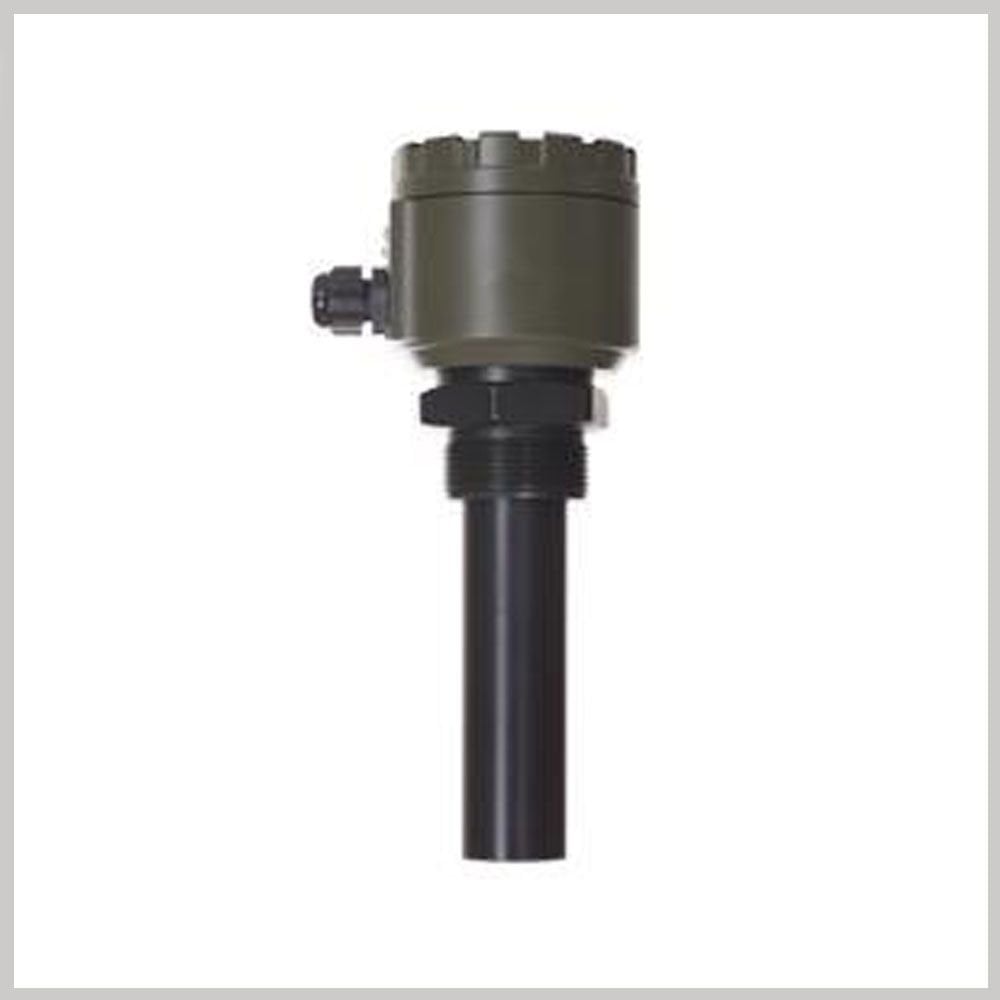

KAPASİTİF SEVİYE PROBU ŞALTERİ SWITCH 300 SERİ
Uygulamalar
Orion macikap çok etkili kapasitif esaslı seviye şalteri sivici her tip konteyner ve silo içerisinde, her türlü toz ve iri taneli malzemelerin seviyesi gösterimi (algılaması) için kullanılır. Algılama hasasiyeti ayarı yapılabilen çok etkili kapasitif seviye şalteri sivici.
Kullanım Alanları
• Yapı Endüstrisinde; alçı, kireç, ince kum, dolomit, kalsit, perlitli alçı, çimento, taş, kömür, pulvarize kömür tozu vb.
• Gıda Endüstrisinde; yem, tohum, un, tuz, şeker vb.
Çalışam Şekli
Macikap tip seviye şalterinin uç kısmındaki algılama anteni,
tanecikli madde çevresini kapladığında, yayılan rf gücunde bir azalma
oluşturur; bu azalma hasasiyet ayarından fazla olunca çıkış sinyali
üretilir. Malzeme dielektirik katsayısına ve özelliğine bağlı olarak
istenilen algılama ayarı yapılabilir. Tozumadan ve silo toprağından
etkilenmez !
Teknik Özellikler / Elektrik
|
Klemens Bağlantı Tipi |
Max. 2mm² (AWG 14) . PG9 |
|
Algılama Gecikmesi |
1 sn max |
|
Hassasiyet |
Ayarlı |
|
Çalışma Frekansı |
1,5MHz |
|
Besleme Gerilimi |
15..35VDC 1.2W |
|
Sinyal Çıkışı |
Role 1 enversör kontak AC max. 250V, 2A, 500VA |
|
İndikatör Lambası |
Yeşil Led |
|
Koruma sınıfı |
IP68 |
Teknik Özellikler / Mekanik
|
Kutu |
Alüminyum IP68 |
|
Koruma Sınıfı |
IP 68 EN 60529 |
|
Vida Materyali |
Siyah anodize edilmiş çalik |
|
Vida Ölçüsü |
R 1½. Whitworth DIN 259 |
|
Probe Materyali |
Delrin® POM-C EN 10204 |
|
Kutu Yüzeyi |
Elektro statik toz boya RAL6014 |
|
Ağırlık |
0,8 kg |
Teknik Özellikler/Çalışma Şartları
|
Çevre Sıcaklığı ( Kutu ) |
-20°C.. +60°C |
|
İşlem sıcaklığı |
-20°C.. +100°C |
|
Minimum Alğılama Yoğunluğu |
50 g/l |
|
Maksimum Parça Boyu |
18mm Max. |
|
Maksimum Mekanik Yük |
500N Yandan Prob üstüne |
|
Maksimum Gerilme Kuveti |
0.5kN |
|
Maksimum Çalışma Basıncı |
10 bar |
| Maksimum Çalışma Vibrasyonu |
5-500Hz RMS rastgele vibrasyon 3G IEC-60068-2-64 |
CE Uygunluğu
- EN 61000-6-4:2001 Generic emission standard. Industrial environments.
- EN 61000-6-2:2005 Generic immunity standard. Industrial environment.
- EN 61010-1:2001 Safety requirements for electrical equipment for measurement, control, and laboratory use.
